油浸式變壓器繞組熒光光纖測溫

變壓器壽命與內部的絕緣紙壽命直接相關，絕緣紙的壽命受到高溫的直接影響，繞組上的最高溫為繞組熱點，也就是絕緣紙會最先退化的位置。常規測溫方法是模擬或間接計算這一溫度值，無法精確測量出實際溫度。想要知道實際溫度值的唯一有效方法是通過熒光光纖實時測量獲得。

華光天銳自主研發的油浸式變壓器繞組熒光光纖測溫裝置能夠快速檢測并反饋熱點情況，觸發報警和繼電器來保護油浸式變壓器的正常運行。

變壓器繞組光纖測溫系統包含：（非實際所有配置，具體聯系我們定制）

?IF-TF 系列變壓器繞組光纖測溫裝置

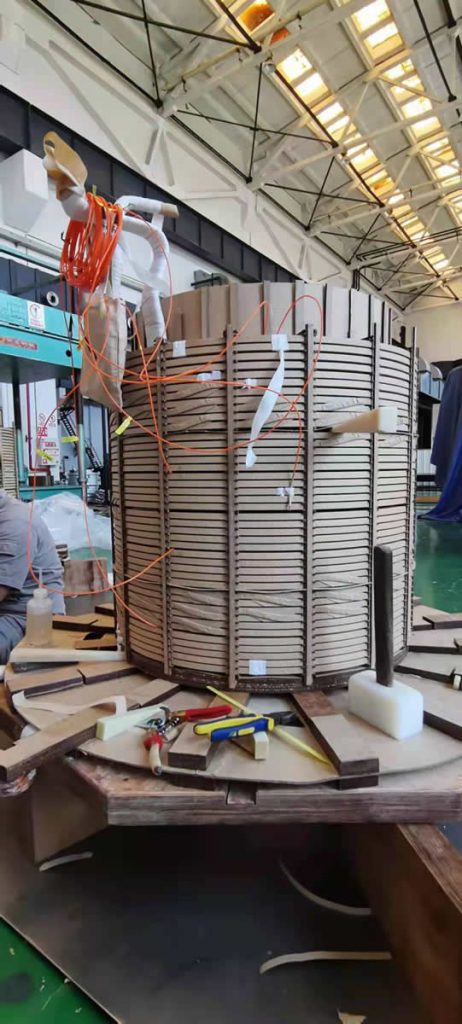

內部光纖傳感探頭

外部光纖傳感探頭

貫通器/法蘭組件

可選配件

控制箱

一體式保護箱

分體式保護箱

防護罩（分體式保護箱需配置）

固定組件

油浸式變壓器繞組熒光光纖測溫裝置專為電力應用而設計，非常適合用于變壓器繞組熱點測溫，可直接、實時、精確測量繞組等熱點溫度的新型變壓器內部溫度監測裝置，能夠?qū)崿F(xiàn)對變壓器內部的全面監控。除了具有測溫范圍寬和準確、可靠的測溫性能外，還有卓越的抗 EMI/RFI（電磁干擾/ 射頻干擾）特性，高壓絕緣及抗干擾等優異的性能。可實現動態負載運行時“熱點”溫度的實時和精確監測。解決了在電磁環境下采用傳統電學測溫儀器安全性低、測量精度差、測溫失效等問題。

通 道 數	1-32 （可定制）
測溫范圍	-40°C ~ 200°C（可定制更高測溫范圍）
測溫精度	±1 °C
分辨率	0.1℃
傳感器類型	石英光纖，標配5米(可定制更短或更長距離）
通訊地址設置	1-8 位撥碼開關
