開關柜熒光光纖測溫系統（每臺開關柜6點測溫）

開關柜熒光光纖測溫系統（每臺開關柜6點測溫）

開關柜熒光光纖測溫軟件 熒光光纖測溫后臺監控軟件，負責高溫報警、超溫報警、故障報警、記錄和查詢等功能，

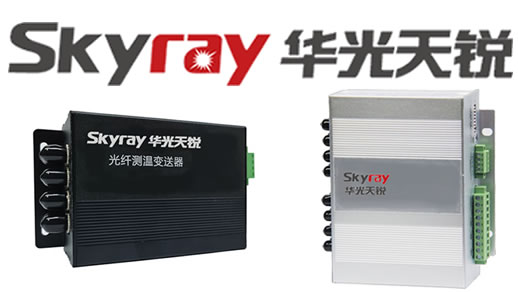

熒開關柜光光纖測溫主機 解調溫度信號，可實時顯示溫度值，可將溫度信號傳至監控后臺，RS485速率4800bps,N,8,1

開關柜熒光光纖溫度傳感器 測量待測點溫度，將溫度信號轉換為光信號。

后臺電腦主機 綜合監控全站開關柜運行溫度，通過安裝軟件實現報警功能

扎帶 自鎖式聚四氟乙烯扎帶

安裝輔材 螺絲、信號線、電源線、光纜等

熒光光纖測溫系統通過后臺監控主機，采用以太網接口MODBUS協議接入省公司監控平臺，對環網柜及開關柜監控與管理，確保對環網柜及開關柜的安全運行，提升對環網柜及開關柜監管的智慧化水平。

熒光光纖測溫系統按照國網XX供電公司發展要求，遵循“超前規劃，適度預留，穩定可靠，易于擴展”的原則，運用計算機網絡技術、智能控制技術，采用先進的信息采集與獲取、信息傳輸與管理、信息展示與利用等設計理念，提供先進與科學的綜合管理機制，實現對電力對環網柜及開關柜監控及歷史信息進行集中查詢，以實現對環網柜及開關柜監控系統的集中管理、信息共享、智能控制的目標。

開關柜熒光光纖測溫系統

系統說明

開關柜熒光光纖測溫系統實現所管轄范圍內的溫度信息匯集、處理、故障處理、通信監視、數據傳輸等功能；監控主機與開關柜內部熒光光纖測溫儀之間由光纖或RS458通訊線進行數據交互傳輸，可采用以MODBUS協議將數據上傳至監控平臺。

功能要求

測溫主機基礎功能

(1)通過解調光纖信號實現測量高壓開關柜熱點溫度，數據連續實時或周期性自動監視；

(2)測溫系統應具備在線自動檢測功能，包括測溫系統故障、光纖故障、故障的自動檢測，測溫系統元件損壞后，自動檢測回路應發出告警或裝置異常信號；

(3)測溫主機應能提供2個RS-485的通信接口；

(4)對外輸出數字接口應提供Modbus通訊協議。

監控軟件詳細功能

權限管理功能

1、權限統一管理(權限統一配置)

(1)根據系統管理員、管理員和普通用戶三種角色，展示不同的操作菜單。系統管理員擁有首頁、數據監測、設備管理、用戶管理、繪圖工具、運行監測、報表和參數設置的權限。

（2）管理員擁有首頁、數據監測、設備管理、用戶管理、運行監測、報表和參數設置的權限；

（3）普通用戶擁有首頁、數據監測、運行監測、報表和參數設置的權限。

2、用戶管理

(1)添加、刪除、修改用戶；

(2)可設置密碼、修改密碼；

告警管理功能

具備在線自動檢測功能，包括測溫系統故障、光纖故障、故障的自動檢測，測溫系統元件損壞后，自動檢測回路應發出告警或裝置異常信號；

數據監視功能

可以通過趨勢圖展現監測數據及歷史查詢功能。

技術參數要求

1)測溫主機技術指標

a.數據采樣速度：≤12s（輪詢采樣一個循環）；

b.通信接口：RS485速率4800bps,N,8,1；其他標準速率（1200/2400/9600）可定制；

c.可實時顯示測得的溫度數據；

d.工作溫度：-25℃～+65℃；

e.外殼防護等級：應滿足外殼防護等級IP21的要求；
